南京航空航天大學附屬高級中學通用技術實踐中心建設方案
南京航空航天大學附屬高級中學 通用技術實踐中心建設方案 一、建設方案總述1．理念和原則 通用技術實踐中心建設以教育部《普通高中技術課程標準（實驗）》為依據，緊扣通用技
南京航空航天大學附屬高級中學
通用技術實踐中心建設方案
一、建設方案總述
1．理念和原則
通用技術實踐中心建設以教育部《普通高中技術課程標準（實驗）》為依據，緊扣通用技術教材，服務通用技術課程，滿足通用技術課程開展過程中師生技術學習與實踐對教學環境、設備、儀器的需求。建設實踐中心，將充分實現與學生生活緊密聯系的基礎知識和基本操作技能的學習；充分發揮學生技術思想和方法的領悟與運用；能夠充分完成學生技術學習中的探究、制作、試驗與創造等綜合實踐活動；促進學生對技術人文因素的理解與感悟。
實踐中心建設及教學儀器裝備，將堅持以下的原則：
1．1．以普通高中技術課程標準為依據，以提高學生的技術素養、促進學生全面而又富有個性發展為基本目標；
1．2．以創建通用性和專業性相結合、基本工具和現代技術相結合、技術與文化相結合、教學裝備與教學方式相結合的裝備理念為指導；
1．3．立足于學生的直接經驗和親身經歷，立足于“做中學”和“學中做”的主體，以學生的親手操作、親歷情境、親身體驗為基礎，強調學生的全員參與和全程參與；
1．4．符合JY／T0385-2006《中小學理科實驗室建設規范》、國家和有關行業關于教育質量的標準以及國家《標準化法》、《產品質量法》等法律和標準編制。
2．用戶需求
南京航空航天大學附屬高級中學（以下簡稱南航附中）擁有先進的辦學理念，始終堅持學生的全面發展、個性化發展，積極開展各種科技競賽，尤其是航模特色班培養了大批優秀人才。為提升學生的技術素養，為了學生長遠的發展和素質的全面提升，學校在開好通用技術課的同時，又積極建設通用技術實踐中心，以服務課程、服務教學、服務學生。對技術時間中心的建設并提出以下要求：
2．1．符合國家技術課程標準和教學儀器裝備標準，并具有科學性和權威性。
2．2．提供實踐中心建設的整體解決方案，包括木器類和計算機等。
2．3．準備建成通用技術實踐室裝備示范基地。
3．方案簡介
通用技術實踐中心建設是在對南航附中通用技術建設需求分析的基礎上，同時考慮學校課程教學的迫切需要和教學應用的必須性，結合學校實踐中心建設用房的情況，給出如下的技術實踐中心建設及儀器配備的整體解決方案：
3．1．實踐中心主要由技術設計與探究室、技術制作與試驗一室、技術制作與試驗二室、電子技術與簡易機器人制作室、材料與儀器準備室、技術文化長廊共五部分組成。在保證《技術與設計1》和《技術與設計2》必修模塊教學需求的同時，還能滿足《電子控制技術》選修模塊的教學需求。
3．2．本方案根據學?，F(xiàn)有高一年級１４個班級，按照滿足１２個平行班上課需求，每班５６人，４人一組，進行儀器和設備的配備。
3．3．實踐室功能介紹
3．3．1技術設計與探究實踐室可滿足56個人進行常規理論課及手工制圖教學活動， C[**]D設計及現代化制模，可網絡查詢。
3．3．2技術制作與試驗實踐室給學生開辟使用工具實現多種設計方案物化的實踐場所；開展技術試驗、評價技術產品的場所。
3．3．3電子控制技術制作與試驗室進行傳感器、控制電路、電磁繼電器、試驗活動及電子控制系統設計和安裝活動。
3．3．4準備間用于工具、材料、教學儀器倉儲及教師或教師助理進行課前準備工作。
3．3．5技術文化部分充分展示與通用技術課程相關的圖文資料、回顧技術的歷史、展現技術發展的時代特征、并結合學校文化整體設計，營造一個濃郁的技術文化學習氛圍。
4．建設目標
本通用技術實踐中心建設方案從教學實際出發，本著方便通用技術教學，著力提升學生技術素養的宗旨，力求達到：
4．1．通用技術實踐中心能夠滿足通用技術課程教學儀器設備在數量、品種、規格、性能等方面的要求，在時間、空間上能夠保證完成通用技術課程標準所要求的教學任務，而且具有空間拓展性，使實踐中心能夠成為學生進行科技創新、技術發明的場所。
4．2．通用技術實踐中心整體布局科學合理，除了采用符合課程標準的現代化教學儀器設備之外，還利用充滿技術文化色彩的掛圖、百科全書式的影視資料、生動活潑的教學模型創設“做中學”、“學中做”、既充滿技術活動又充滿人文色彩的情景交融的教學環境，為提高學生的技術素養，全面、健康發展打下堅實基礎。
4．3．通用技術實踐中心以通用技術課程標準為出發點和落腳點，集國家課程、校本課程于一體的綜合實踐中心，是學校進行素質教育的基地。
二、通用技術實踐中心教室環境設計
通用技術實踐中心總體環境設計本著服務于通用技術課程，提升學生技術素養的宗旨，進行科學合理的布局。每個實踐室寬敞明亮，墻面、地面、工作臺面的色調協調，室內除豐富的教學儀器設備外，還精心設計了充滿濃郁技術氛圍與人文關懷的技術文化，力求營造舒適安全的實踐環境。
1．通用技術實踐中心總體環境設計
南航附中通用技術實踐中心為學生進行技術設計、制作、測試、展示作品提供了綜合實踐的場所，在每間實踐室現有面積和環境的基礎上，綜合考慮實踐室的功能進行了整體設計?？傮w效果圖如下：

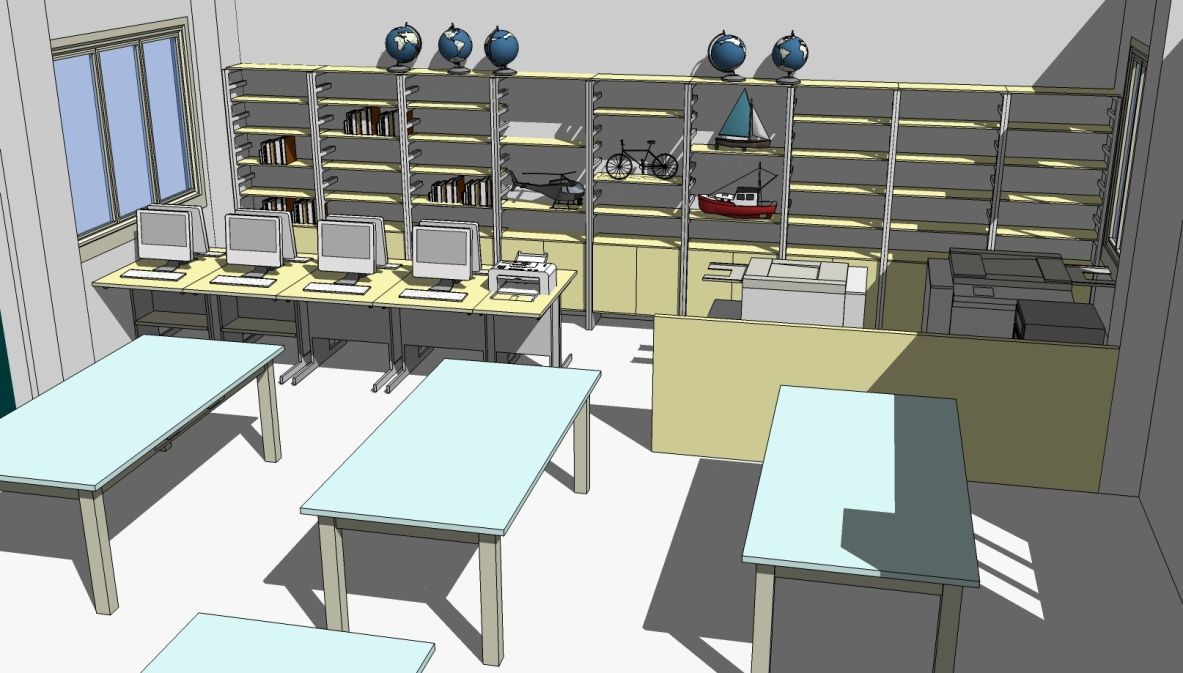

2．技術設計與探究室環境設計
該室主要用于學生進行常規課程的學習與技術設計探究活動，分為課堂教學區、數控加工區、電腦設計區三部分，同時備有學生作品展示架和資料架。課堂教學區用于進行常規課程的學習，其余兩部分為學生進行技術設計與探究活動的區域。每個區域之間設有隔離板。設計桌為長方形，每張?jiān)O(shè)計桌擺放六到七張座椅，桌面為普通學生桌面，鋼木結構，長邊各有三個抽屜，尺寸為900*1400*780桌子的寬邊分別設有兩個六孔電源插座，地面走暗線，220V交流電直接接桌面插座。效果圖如下：
3．技術制作與試驗一室環境設計
技術制作與試驗室是學生使用工具進行制作與加工的場所。按照技術課程標準的要求，實踐室面積至少在110平方米左右，考慮學?，F(xiàn)有教室面積分設兩個實踐室。其中技術制作與試驗一室以存放手動工具為主，二室以存放電動工具為主，進行技術制作與試驗時，建議兩間教室同時開放。每間教室后墻面底部600mm以下是工具柜，主要用于擺放工具箱，以上中間部位為工具墻，兩邊為學生作品架，8張900*1400*780的制作桌，桌面為250mm厚的實木面，鋼木結構，桌下有作品柜，桌上裝有小型臺虎鉗。其效果圖如下：
4．技術制作與試驗二室環境設計
該室以電動工具制作加工為主。后墻面底部為立式工作柜，接有220v交流電源，工作柜上可放中小型電動工具和儀器設備，立式工作柜中還可存放材料，儀器等。后墻的上部為作品架，展示學生制作的作品。室內制作桌4張，規格與技術制作第一教室相同。
5．電子控制技術制作與試驗室環境設計
該室為電子控制技術制作與試驗室，主要用于進行電子控制元器件的組裝、焊接、試驗等電子技術的制作與技術試驗。試驗臺桌面使用防水防燙材料，尺寸為900*1400*780，下面有柜。配有交流電源和低壓可調電源。
6．材料與儀器準備室環境設計
該室采用“自選超市”型的材料架與儀器架，方便取用，整潔大方，便于教師準備材料。
7．航模實踐室環境設計
航模實踐室是學校特色教室，根據需求實踐室分為三個區域：航模制作區、航模展示與存放區、材料與工具存放區。
8．技術文化的設計
技術文化的設計融合了古代技術與現代技術、通過對設備、工具、材料進行豐富多彩、生動活潑的文圖展示，描繪技術的歷史與未來，營造技術的文化氛圍，彰顯技術所蘊藏的藝術感、人文性、道德責任。主要形式有：掛圖、模型、技術教育百科觸摸屏、技術教育電子展示屏等，利用傳統與現代手段相結合的方式培養青少年熱愛技術的道德情操，全面提升學生的技術素養。
下面是技術文化掠影：
 |  |  |
 |  |
三、實踐室教學儀器裝備配備方案
1．技術設計與探究室裝備
基 礎 設 施 | ||||
書寫板 | 塊 | 1 | ||
投影儀及設備 | 套 | 1 | 含實物投影儀、多媒體投影儀、電腦、音響等 | |
無線話筒 | 套 | 1 | ||
計算機 | 臺 | 8 | 臺式主機，CPU不低于P4系列2.8G，內存不低于1G，硬盤不低于80G，獨立顯卡，主板帶串口并口，液晶顯示屏17英寸 | |
移動式無線實物投影 | 套 | 1 | ||
激光打印機 | 臺 | 1 | ||
數碼攝像機 | 臺 | 1 | ||
數碼照相機 | 臺 | 1 | ||
技術教育百科觸摸屏 | 臺 | 3 | ||
技術教育電子展示屏 | 臺 | 1 | ||
急救藥箱 | 個 | 2 | 一些常用的外傷用藥 | |
網絡交換機 | 個 | 1 | ||
網絡接口 | 個 | 2 | ||
滅火器 | 個 | 4 | 家用 | |
總控電源 | 個 | 1 | 帶有防雷擊設施，有可靠的接地保護 | |
空調 | 個 | 2 | 五匹 | |
準備、演示兩用車 | 張 | 2 | 可作為實驗準備小推車使用，也可以作為教師演示與學生技術設計展示臺，三層。 | |
講桌 | 張 | 1 | 演講式小講臺。可放下手提電腦及講義即可。 | |
學生設計桌 | 張 | 9 | 普通學生桌面，鋼木結構，長邊各有三個抽屜，尺寸為900*1400*780 | |
椅子 | 張 | 56 | 放計算機、數控車床等。由網絡接口和交流電源 | |
設備臺桌 | 組 | 2 | 鋼木結構，放設備。 | |
組合柜 | 組 | 2 | 上面放作品，上架下柜。 規格按照實際需求定 | |
電腦桌 | 臺 | 8 | ||
設備和教學儀器 | ||||
激光切割機 | 臺 | 1 | 不低于60 W | 雕刻、切割三合板、五合板、皮革、布料、塑料、亞格力玻璃等材料。可以實現圖形化編程、設計界面能顯示加工預覽等功能 |
快速成型機 | 臺 | 1 | 所用材料無毒、作品堅固，操作軟件簡單易用。 | |
數控銑床 | 臺 | 1 | 能夠識別并執行三維軟件生成的通用代碼，圖形化編程，操作界面簡潔。 | |
材料認知套件 | 套 | 20 | 選擇具有代表性的五種以上的材料 | |
結構認知套件 | 套 | 20 | 五種以上的相同材料的結構套件 | |
連結方式認知套件 | 套 | 20 | 五種以上不同的的連接方式 | |
水磨模型套件 | 臺 | 2 | 可運行，方古代水車推磨模型 | |
紡車模型套件 | 套 | 2 | 可正常仿真使用，水平和豎直兩種紡錘模型，外形高度大于50CM | |
塔式起重機模型套件 | 套 | 2 | 仿真模型，可模擬演示起重機各種功能 | |
機械傳動套件 | 套 | 2 | 包括齒輪齒條傳動，蝸輪、蝸桿傳動等典型機械傳動的模型，另帶透明變速箱模型一個 | |
模型房屋套件 | 套 | 20 | 可組合、可拆卸并可有三種以上的搭建形式，繪圖用 | |
榨汁機模型套件 | 套 | 2 | 包括草模、結構模型、功能模型、概念模型等 | |
網架結構連接組件 | 套 | 20 | 每套含連接件60個 | |
紅綠燈控制系統模型套件 | 套 | 20 | ||
室內照明系統模型套件 | 套 | 20 | ||
自行車模型套件 | 套 | 20 | ||
自動門控制系統設計與探究套件 | 把 | 20 | ||
自動升旗簡易控制裝置設計與探究套件 | 套 | 20 | 真模型，連接方式為插接形式， 定時裝置（機械定時仿器、電子定時器）、電動機、旗桿、滑輪、變速齒輪箱、電動機調速器 | |
抽水馬桶水位自動控制設計與探究套件 | 臺 | 20 | 仿真、透明，可拓展。 | |
空調模擬裝置 | 臺 | 2 | 可實現三種以上的方案設計要求 | |
視力保護提醒器試驗裝置組件 | 臺 | 2 | 元件之間的連接為插接 | |
穩定性試驗儀套件 | 套 | 20 | 包括桌子、人字梯等試驗套件 | |
不倒翁原理試驗儀 | 套 | 20 | 塑料或金屬材質 | |
梁的橫截面形狀與強度的關系的試驗套件
| 套 | 20 | 周長相同的三種不同截面模具。 | |
梁的受力狀況演示模型 | 套 | 20 | ||
繪圖套件 | 套 | 56 | 包括三角板、圓規、繪圖板、丁字尺、萬能角尺、直尺、曲線板等。 | |
設計與試驗軟件 | ||||
技術與設計1二維設計軟件 | 套 | 1 | 1．二維繪圖功能 2．可以預設比例，按照比例繪圖 3．可以直接編輯修改線的長度 4．有標注尺寸功能 5．可輸出位圖和矢量圖 6．簡單、易用 | |
技術與設計1三維設計軟件 | 套 | 1 | 1．可以預設比例，按照比例繪圖 2．可以直接編輯修改線的長度 3．有標注尺寸功能 4．輸出位圖和矢量圖 5．能將三維模型轉變成通用代碼 6．簡單易用
| |
技術與設計1仿真試驗軟件 | 套 | 2 | ||
結構設計軟件 | 套 | 1 | 進行經典結構的設計 | |
流程設計軟件 | 套 | 1 | ||
系統設計軟件 | 套 | 1 | ||
控制設計軟件 | 套 | 1 | ||
技術與設計2仿真試驗軟件 | 套 | 2 | ||
2．技術制作與試驗室裝備
基礎設施 | ||||
書寫板 | 塊 | 2 | ||
投影儀及相關設備 | 套 | 1 | 含實物投影儀、多媒體投影儀、電腦、音響等 | |
講臺 | 張 | 2 | 含電腦 | |
急救藥箱 | 個 | 4 | 一些常用的外傷用藥 | |
水池 | 2 | |||
滅火器 | 個 | 4 | 家用 | |
排氣扇 | 個 | 4 | 低噪音 | |
總控電源 | 個 | 1 | 帶有防雷擊設施，有可靠的接地保護 | |
學生試驗桌 | 張 | 12 | 防火、防水、抗刀劃、抗砸桌面。 | |
空調 | 臺 | 2 | 3匹 | |
凳子 | 個 | 112 | 四腿、鋼木結構 | |
學生作品架 | 組 | 2 | 大小按實際需要確定 | |
電動工具臺 | 組 | 1 | 有交流電源，大小按實際需要確定。按教室大小實際測量。 | |
安全防護用具 | 套 | 60 | 含手套、護目鏡、工作帽、護袖 | |
技術制作與試驗一室工具與測試儀器 | ||||
金工工具箱及金工工具套件 | 箱 | 20 | 配置見附件2 | |
電工工具箱及電工工具套件 | 箱 | 20 | 配置見附件2 | |
木工工具箱及木工工具套件 | 箱 | 20 | 配置見附件2 | |
角鋸 | 套 | 2 | 在工作時變換角度無需卸裝鋸條，并可滿足0－360度內４－１６個等位的工作要求，細鋸齒 | |
材料強度測試儀 | 臺 | 10 | ||
多功能控制儀 | 臺 | 10 | ||
穩定性測試儀 | 臺 | 10 | 可連續測試產品的多角度穩定性 | |
臺燈測試儀 | 臺 | 10 | ||
風洞試驗儀 | 臺 | 1 | ||
槍型工具系列 | 套 | 1 | 直流、交流 | 包含手電鉆、熱熔槍、吹灰槍、熱風槍、等。 |
銼系列 | 套 | 1 | 包含木鑿、什錦銼、圓鋼銼、半圓鋼銼等。 | |
螺絲刀系列 | 套 | 1 | 包含儀表螺絲刀系列、普通螺絲刀系列、特種螺絲刀系列等。 | |
量具系列 | 套 | 1 | 包括普通量具系列、專用量具系列、特種量具系列。 | |
鋸系列 | 套 | 1 | 包括木工架子鋸系列、手鋸系列等 | |
剪刀系列 | 套 | 1 | 鐵皮剪刀系列、普通剪刀系列、特種剪刀系列等。 | |
扳手系列 | 套 | 1 | 包括活動扳手系列、固定扳手系列、特種扳手系列、管鉗系列等 | |
切割工具系列 | 套 | 1 | 包括劃大理石切割機、玻璃刀、剝線鉗、金屬割刀等 | |
焊接工具系列 | 套 | 1 | 包括電烙鐵等。 | |
技術制作與試驗二室專用設備與工具 | ||||
微型機床組合 | 套 | 2 | 可加工軟金屬，板類加工厚度大于5mm | |
教學用車床 | 臺 | 1 | ||
微型帶鋸機 | 臺 | 2 | ||
電動線鋸 | 臺 | 2 | ||
軟軸磨槍 | 臺 | 1 | ||
砂輪機 | 臺 | 1 | ||
帶拋光的砂輪機 | 臺 | 1 | ||
砂帶機 | 臺 | 2 | 帶自動吸塵設備 | |
微型臺鉆 | 臺 | 3 | 帶自動斷電保護 | |
中型臺鉆 | 臺 | 1 | ||
焗爐 | 臺 | 1 | 電源電壓：220V 50HZ 控溫范圍：RT+10~250℃或300℃ 恒溫波動度：+_1 ℃ 溫度分辨率：0.1℃ 輸入功率：550W 容積：30L 內膽尺寸 ：W×D×H: 340×320×320 外形尺寸：W×D×H:620×530×490 載物托架：2塊 定時范圍：1~9999 | |
塑料彎曲機 | 臺 | 1 | 加熱長度：570mm 加熱寬度：５－１５mm 加熱方式： 紅外線 電源100,115,220,240Ｖ 功率３５０Ｗ 體積:680×160×100 重量 : 5.0千克
| |
氣泵 | 套 | 1 | ||
噴槍 | 把 | 1 | ||
氣槍 | 把 | 2 | ||
手槍鉆 | 把 | 4 | 直流交流 | |
熱熔槍 | 把 | 4 | ||
傳統木鋸 | 把 | 2 | 小型 | |
電子秤 | 臺 | 2 | 5000g | |
砝碼 | 盒 | 20 | 500g | |
油壺 | 個 | 2 | ||
電吹風 | 個 | 4 | ||
3．電子控制技術制作與試驗室裝備
基礎設施 | ||||
投影儀及相關設備 | 套 | 1 | 含實物投影儀、多媒體投影儀、電腦、音響等 | |
書寫板 | 塊 | 1 | ||
講臺 | 張 | 1 | ||
試驗桌 | 張 | 帶可調低壓直流電源 | ||
座椅 | 張 | 56 | 鋼木結構 | |
空調 | 臺 | 1 | 3匹 | |
滅火器 | 臺 | 2 | 家用 | |
作品展示架（柜） | 組 | 1 | 按實際尺寸 | |
網絡信息口 | 個 | 12 | ||
專用設備 | ||||
技術試驗架 | 套 | 8 | ||
無線遙控小車控制電路套件 | 套 | 8 | 插拔式結構，易于組裝和拆卸，線路清晰，可重復使用。 | |
簡易紅外遙控小燈接收電路套件 | 套 | 8 | 插拔式結構，易于組裝和拆卸，線路清晰，可重復使用。 | |
光控路燈模型 | 套 | 1 | 拼插式結構，適合學生動手使用，易于組裝和拆卸，可重復使用，材質環保。能直觀地看到元器件，組裝的電路直觀、線路清晰。 | |
三極管開放特性、放大特性、報警器示教板 | 套 | 12 | 元器件做成可插拔、可更換形式，能顯示和測量三極管放大、開關特性，并用三極管做成報警器 | |
直流繼電器的結構和動作原理及作用示教板 | 套 | 2 | 易于組裝和拆卸，可重復使用，插接式，能直觀看到元器件，組裝的電路直觀，用繼電器控制發動機工作。 | |
數字電路試驗箱 | 套 | 12 | 可配合課標和教材對基本門電路和組合應用試驗、配合教材中的練習、綜合試驗探究。配邏輯筆，可看清發光二極管和限流電阻. 需配上電源、電壓、電流指示表，有短路保護，元器件接插式結構，適合學生試驗、測量。易于組裝和拆卸，可重復使用，組裝的電路直觀，線路清晰。 | |
晶閘管工作原理示教板 | 套 | 6 | 展示晶閘管的工作原理及用晶閘管控制電動機或電燈 | |
電子元器件組合展示箱（板） | 套 | 7 | 各種常用電阻器、電容器、電感器、半導體二極管、三極管（含片狀元器件）集成電路（包括教材中使用的數字電路和其他各種電路），實物展示，應有名稱、電路符號，集成電路要說明型號和電路名稱 | |
傳感器實物展示箱（板） | 套 | 7 | 各種常見的傳感器：光敏、熱敏、濕敏、磁敏（干簧管）、氣敏、聲敏、力敏、位移等傳感器，實物展示，配電路符號、結構示意圖。 | |
繼電器實物展示箱（板） | 套 | 7 | 常用的電磁繼電器和無觸電點磁繼電器實物展示，配上電路符號，主要技術參數，用兩個繼電器組合做控制探究。 | |
干簧管報警器示教板 | 套 | 2 | 對干簧管結構畫出放大的圖形，干簧管做成可插拔結構，干簧管作為磁控報警器 | |
多功能控制平臺
| 套 | 12 | 將控制處理部分（含接口電路）做成一個單元，各有五個以上的輸入口和輸出口，輸入部分可接各種傳感器和遙控接收器；輸出部分可分別接揚聲器、發光二極管、繼電器、電動機等。須配各種傳感器和執行器。輸入輸出接口也可連接到被控對象如恒溫箱、水位監視器等連接控制。 | |
傳感器測量試驗 | 套 | 12 | 可測量光敏電阻和熱敏電阻，分別隨光照和溫度變化相應的電阻變化特性 | |
恒溫控制箱模型 | 套 | 2 | 有高溫和低溫兩種恒溫控制 | |
液位監測控制演示儀 | 套 | 2 | 有高低水位限位指示，水可循環使用 | |
自動控制門模型 | 套 | 2 | 可以手動控制門的開關，也可用不同的傳感器實現自動開關門 | |
紅外發射和接收電路模塊 | 套 | 2 | 適合學生動手使用，易于組裝和拆卸，材質應為環保型，能組裝的電路直觀，線路清晰。 | |
紅外測溫儀 | 臺 | 1 | ||
電子控制系統設計軟件 | 套 | 1 | ||
電子控制系統仿真試驗軟件 | 套 | 1 | ||
4．材料與儀器準備室裝備
基礎設施與材料箱 | ||||
準備臺 | 個 | 1 | 辦公桌形式，有電源。 | |
材料車 | 輛 | 2 | ||
人字梯 | 個 | 1 | ||
整理箱 | 個 | 20 | ||
水池 | 個 | 2 | ||
材料架 | 組 | 2 | 可滿足不同材料儲存特點和要求的具體需求， | |
工具架 | 組 | 按實際需求 | 一米以下為柜子，用于存放中型設備及演示教具，大小按實際需要制定。 | |
板材材料箱 | 包 | 按班數1箱/班 | 見附件2 | |
標準件材料箱 | 包 | 同上 | 見附件2 | |
專用設備耗材材料箱 | 包 | 同上 | 見附件2 | |
其他耗材材料箱 | 包 | 同上 | 見附件2 | |
手工設計耗材套件 | 套 | 1套/生 | 包括繪圖鉛筆、鉛筆刀、橡皮、繪圖紙等 | |
四、安全與防護設計
1．基礎設施安全
1．1．消防安全
專用教室配備有效的消防設施，采用干粉滅火器。
1．2．用電安全
1．2．1機械設備操作位置設木制腳踏板；
1．2．2行燈采用安全電壓（不高于36V）；
1．2．3專用教室電源安裝接地線，符合GB50169-1992《電器裝置安裝工程接地裝置施工及驗收規范》。
2．機械設備安全
2．1要對師生進行安全教育，使師生了解有關危險因素，熟悉各項操作規程。
2．2防護網罩
——外部的旋轉部件，如皮帶輪、齒輪、鏈輪、旋轉軸和軸頭都加設防護罩；
——隔離磨屑、切屑和潤滑冷卻液等加設防護擋板或防護罩。采用透明塑料板。
2．3警告標志
所有機械設備附近都設有隔離區，并由禁止標志、警告標志和指令標志，以及操作規程。
3．防護措施
3．1．避免銳利邊角
隔離區、操作臺以及臺面鋪墊材料均避免鋒利尖銳的邊、角。
3．2．常見外傷應急救護
專用教室設置救急藥箱，備有常見外傷藥。
附錄
附錄1：工具箱的工具標準
金工工具箱
序號 | 名稱 | 規格型號 | 備注 |
1 | 鋼絲鉗 | 160*50*15 | |
2 | 尖嘴鉗 | 165*60*150 | |
3 | 鋼直尺 | 150mm | |
4 | 鋼直尺 | 300mm | |
5 | 角尺 | 200mm | |
6 | 平銼刀 | 360mm | 帶把 |
7 | 半圓銼刀 | 300mm | 帶把 |
8 | 三角銼刀 | 250mm | 帶把 |
9 | 圓銼刀 | 250mm | 帶把 |
10 | 劃針 | 100mm | |
11 | 劃規 | 150mm | |
12 | 樣沖 | 90mm | |
13 | 什錦銼 | 190mm*10件 | |
14 | 白鐵剪 | 300*60*15mm | |
15 | 金工錘 | 0.25kg、260mm | |
16 | 奶頭錘 | 0.25kg、280mm | |
17 | 手虎鉗 | 180mm | |
18 | 絲錐、扳牙扳手 | 盒裝,12件/套 | |
19 | 鏨子 | 口寬20, 150mm | |
20 | 夾鋼鋸架 | 270*70mm | |
21 | 鋼卷尺 | 2m | |
22 | 石筆 | 70*10mm | |
23 | 木榔頭 | 300mm | 小 |
24 | 開口梅花扳手 | 7件/套 | 做個油布膠袋 |
25 | 內六角扳手 | 1--8 | |
26 | 三角扳手 | 8--10--12 | |
27 | 螺絲刀 | 180mm,+- 各一 | |
28 | 螺絲刀 | 240mm,+- 各一 | |
木工工具箱 | |||
序號 | 名稱 | 規格型號 | 備注 |
1 | 鑿子 | 200*15mm | |
2 | 鑿子 | 300*10mm | |
3 | 美工刀 | 160mm | |
4 | 木工銼 | 220mm | |
5 | 剪刀 | 200mm | |
6 | 羊角錘 | 0.5Kg、250mm | 全鋼 |
7 | 刨子 | 滾刨220mm | |
8 | 刨子 | 手刨120mm | |
9 | 角尺 | 300*300mm | 帶45度 |
10 | 螺絲刀 | 180mm,+- 各一 | |
11 | 螺絲刀 | 240mm,+- 各一 | |
12 | 老虎鉗 | 8吋 | |
13 | 木工筆 | （扁筆） | |
14 | 卷尺 | 2m | |
15 | G形夾 | 小號 | 一付 |
16 | 鋼直尺 | 300mm | |
電工工具箱 | |||
序號 | 名稱 | 規格型號 | 備注 |
1 | 電烙鐵 | 30W | |
2 | 多用電表 | DT-830L | 數顯、小的 |
3 | 電筆 | 數顯 140mm | |
4 | 鑷子 | 140mm | |
5 | 吸錫器 | 200mm | |
6 | 焊錫絲 | 90mm | |
7 | 剝線鉗 | 160mm | |
8 | 斜口剪鉗 | 120mm | |
9 | 儀表起 | 100mm | |
10 | 電工起子 | 5件/套 | |
11 | 電工膠帶 | 小盤 | |
12 | 虎鉗 | 160mm | |
13 | 尖嘴鉗 | 130mm | |
14 | 什錦銼 | 150mm, 10件/套 | |
15 | 卷尺 | 2m | |
16 | 活動扳手 | 150mm | |
17 | 羊角錘 | 0.25Kg | |
18 | 松香 | 直徑60mm | 小 |
19 | 剪刀 | 180mm | |
20 | 美工刀 | 160mm | |
21 | 夾鋼鋸架 | 270*70mm | |
附錄2：材料包
材料包 | 序號 | 名稱 | 規格型號 | 單位 | 備注 |
板 材 材 料 箱 | 1 | 木工板 | 600mm×600mm | 張 | 2張 |
2 | 三合板 | 600mm×600mm 22.5×32.5 | 張 | 5張 | |
3 | 五合板 | 600mm×600mm 配12（厚）×15（寬）的方木條 長56mm | 張 | 14張 一裁四份 | |
4 | KT板 | 600mm×600mm 5mm厚 | 張 | 14張 | |
5 | 鍍鋅鐵皮 | 600mm×600mm 0.3-0.4 mm厚 | 張 | 0.3mm、0.5mm各一張 | |
6 | 鐵板 | 600mm×600mm 1.5mm厚 帶鋼3(厚)×25mm | 張 | 0.5張 | |
7 | 鋁板 | 600mm×600mm | 張 | 2mm厚一張 5mm厚一張 | |
8 | 塑料板 | 600mm×600mm 3mm厚 | 張 | 2張 | |
9 | 有機玻璃板 | 600mm×600mm 3mm厚 | 張 | 0.5張 | |
10 | 鉛化紙板 | 38.5cm×27cm | 張 | 2張 | |
11 | 硬紙板 | 600mm×600mm 2mm厚 | 張 | 1張 | |
標 準 件 材 料 箱
| 16 | 自攻螺絲 | 半圓頭—鐵皮，平頭—木頭 | 各半斤 | |
17 | 鉚釘 | 空心、實心（8-10mm）兩種 | |||
18 | 鋼鋸條 | 粗齒（18牙）、細齒（24牙） | 個 | 粗50，細100 | |
19 | 絲錐 | M5、M6 | 與鉆頭、螺絲配套 | ||
20 | 合頁 | 25mm長 | |||
21 | 鉆頭 | ￠3、3.2、3.5、4、5、5.2、6、7、8 | 個 | 1個 | |
22 | 美工刀片 | 大號厚的 | 盒 | 1盒 | |
24 | 導線 | kg | |||
25 | 電源線 | 件 | |||
26 | 插座 | 件 | |||
27 | 開關 | 個 | |||
28 | Led燈 | 個 | |||
31 | 絕緣膠帶 | ||||
12 | 木棍 | 雜木 60cm/根 | 根 | 10 | |
13 | 金屬桿（棒） | 8號鐵絲 400mm | 根 | 20m 1卷 | |
其 它 耗 材 材 料 箱 | 14 | 熱縮套管 | 3-6mm | 根 | |
15 | 焊錫絲 | 熔點183攝氏度，線徑0.3mm-3mm | 卷 | ||
37 | 鐵砂紙 | 一般用的為80號 | 張 | 25張 與榔頭配套 | |
38 | 毛刷 | 個 | 15把 | ||
39 | 油漆、松香水 | 桶 | |||
40 | 漆刷 | 25mm～50mm | 個 | ||
42 | 橡皮泥 | 桶 | 1桶 | ||
43 | 口罩 | 個 | 10個 | ||
44 | 夾子 | 25mm鐵皮夾 大號4cm | 個 | 至少50個（中號） 大號 50個 | |
45 | 繩子 | 普通 | 卷 | 1卷 | |
專 用 設 備 耗 材 材 料 箱 | 激光切割機耗材套件 | 亞克力 | 厚度3mm，約600mm*600mm/張 | 張 | 4張 |
塑料彎曲機 | 亞克力 | 厚度3mm，約600mm*600mm/張 | 張 | 4張 | |
焗爐 | 亞克力 | 厚度3mm，約600mm*600mm/張 | 張 | 4張 | |
塑料板 | 厚度3mm，約600mm*600mm/張 | 張 | |||
快速成型機 | [**]bs工程塑料絲 | 按千克配 | kg | ||
數控車床 | 硬質塑料棒 | 25mm直徑 | 根 | ||
圓木棒 | 200mm長 | 根 | |||
金屬棒 | 200mm長鐵、鋁、銅棒等 | 根 | |||
車床刀具 | 外圓內圓刀具、切斷刀具、槽刀…… | 組 | |||
數控銑床 | 金屬板 | 450mm×165mm | 塊 | ||
硬質塑料板 | 450mm×165mm | 塊 | |||
厚木板 | 450mm×165mm | 塊 | |||
鉆頭、銑刀 |
